近日，山东大学文化遗产研究院冶金考古团队与山西省考古研究院合作，在国际学术期刊Archaeological and Anthropological Sciences发表题为“The impact of political changes on bronze manufacturing technology and metal sources in the late Jin state (c. 6th - 4th centuries BCE): archaeometallurgical evidence from Southern Shanxi”的研究论文。山东大学文化遗产研究院博士研究生张新天为本文第一作者。山东大学文化遗产研究院王全玉教授与山西省考古研究院田建文研究员为论文的共同通讯作者，共同作者还包括山东大学文化遗产研究院高军和王雅正。

东周时期晋国政治格局发生重大变化，“三家分晋”导致晋国王室权力衰落，晋国控制影响范围变小，仅剩绛（今山西侯马一带）与曲沃（今山西闻喜一带）二邑。这一政治结构的转变不仅影响了国家权力格局，也可能对青铜生产技术和金属资源流通产生深远影响。闻喜邱家庄墓地作为古曲沃贵族墓地（图1），出土了大量精美的东周青铜器，为探讨上述问题提供了极佳的考古材料。本研究综合运用显微组织分析、合金成分分析、铅同位素分析等科技分析方法，对邱家庄墓地出土的41件青铜样品进行了系统的冶金考古研究，揭示邱家庄墓地晋国青铜器的冶铸工艺、技术特征以及矿料来源。

图1 邱家庄墓地的地理位置；(a)战国早期的诸侯国分布；(b) 本研究所涉及的遗址；1.邱家庄墓地；2.侯马铸铜遗址；3.瓦窑坡墓地；4.分水岭墓地；(c)邱家庄墓地的墓葬分布；黄色标出的为本研究所涉及的墓葬

研究结果表明，晋国晚期的青铜生产并未因政治动荡而衰退，而是继承并发展了“晋式青铜器”的制造传统。在成型工艺上，大部分器物采用铸造工艺（分铸法广泛应用），同时也有部分器物采用了锻造技术。金相与合金成分分析显示，工匠熟练掌握了合金性质对加工工艺的影响，薄壁容器使用铜锡二元合金，采用锻造工艺制作。此外，器物表面还采用了錾刻、红铜镶嵌以及贴金箔装饰工艺，体现了青铜器制作工艺的多样性与复杂性。

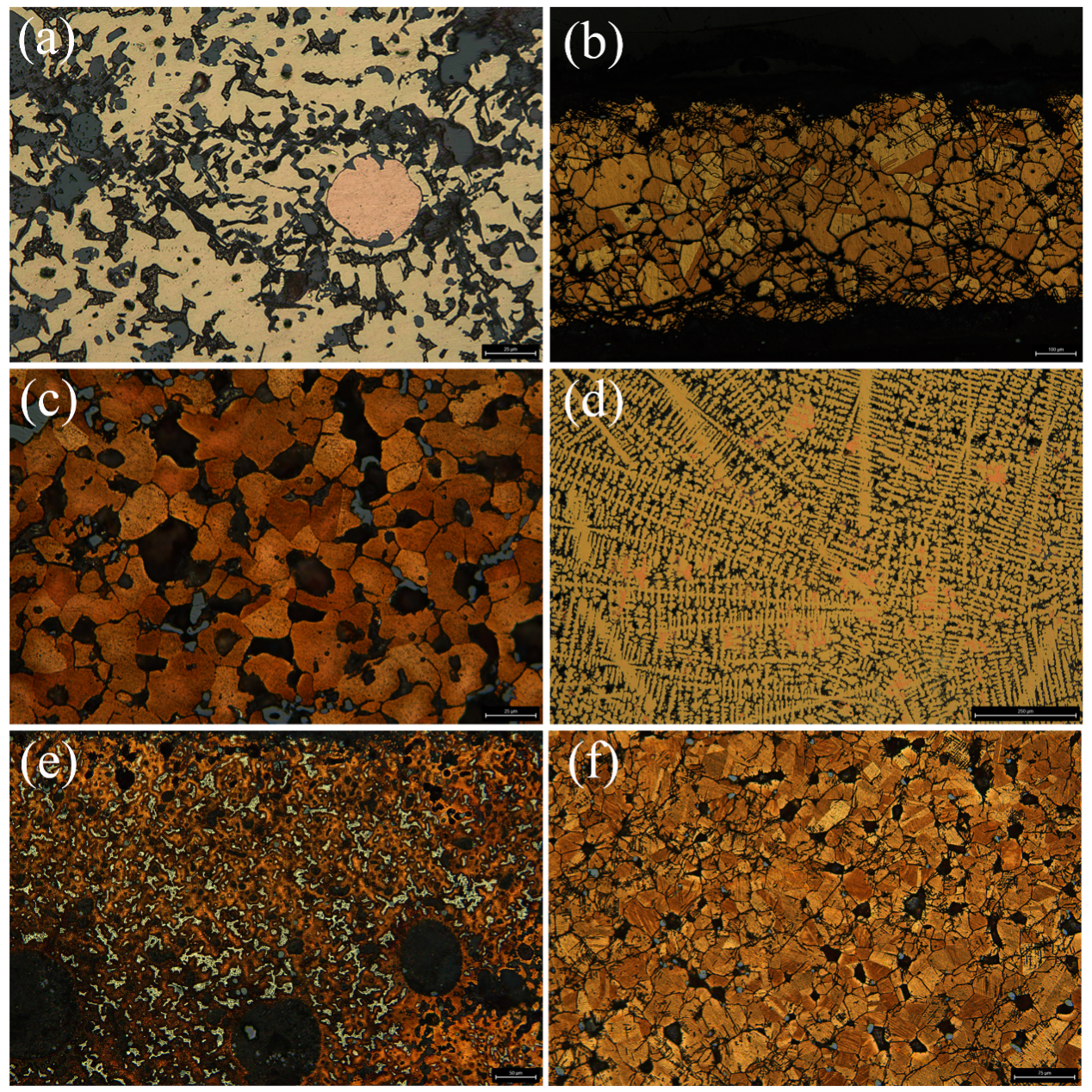

图2 部分样品的金相组织图片

本研究还通过铅同位素数据深入探讨了晋国晚期金属矿料供应网络的变迁。春秋中期，晋国青铜器的铅料主要来自长江下游地区，这与当时晋国的政治外交战略密切相关。然而，到了晋国晚期及战国早期，随着各诸侯国间兼并战争的加剧以及晋国自身霸权的衰落，长距离的物资运输受阻，晋国统治者逐渐转向开发本地及周边地区的矿产资源。同位素数据比较研究表明，这一时期青铜器的铅料来源已转移至小秦岭地区，而铜料则很可能来自距离曲沃较近的中条山地区。

图3 春秋晚期至战国早期山西及其附近地区出土青铜器的铅同位素比值对比

该研究从科技考古角度探讨了政治变革与技术体系之间的互动关系，表明青铜生产技术及其原料供应网络会受到社会结构和政治格局变化的影响。为理解中国古代金属生产、资源流通与社会变迁之间的关系提供了新的证据和研究视角。

Archaeological and Anthropological Sciences是考古学领域的重要学术期刊，为SSCI/SCIE/AHCI同时收录（JCR分区：SSCI一区）。

文章链接：https://www.doi.org/10.1007/s12520-026-02429-1

【作者：张新天 审核：王全玉、田建文】
